Le Celestron C14

C14 sur la monture NJP160


Découlant de la version Cassegrain, cette configuration catadioptrique est composée d'une lame de Schmidt et d'un miroir primaire sphérique très ouvert (proche de F/2), percé au centre et d'un miroir secondaire convexe Hyperbolique. La lame corrige certaines aberrations, comme les erreurs de sphéricité. La configuration Schmidt-Cassegrain comporte plusieurs avantages telle qu'une surprenante compacité. Le célèbre C14 d'un diamètre de 355mm mesure en longueur moins de 800mm pour une vingtaine de kg, il est ainsi facilement transportable et prend facilement place sur la monture NJP160. Par contre, la lame de fermeture est souvent sujet à des dépôts de buée, un part-buée complété d'une résistance chauffante sont les compléments qui deviennent rapidement indispensables





Caractéristiques techniques:

  • Configuration optique: Schmidt-Cassegrain
  • Diamètre du miroir primaire: 355 mm
  • Diamètre secondaire:  114mm
  • Focale: 3910mm
  • Rapport d'ouverture: F/D 11
  • Longueur du tube: 788mm
  • Diamètre du tube: 400mm
  • Poids: 21kg

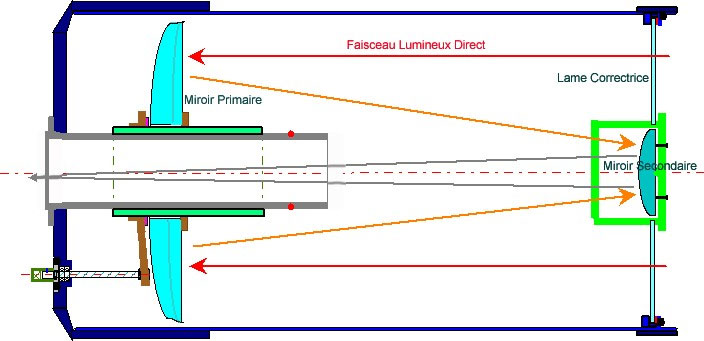

Schéma de principe du C14
